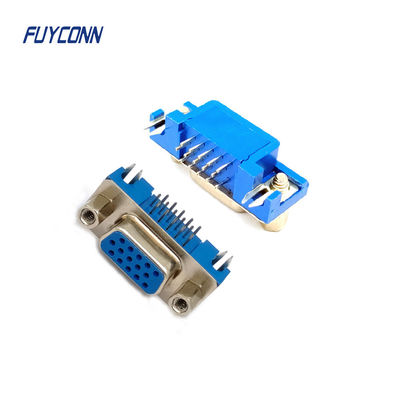

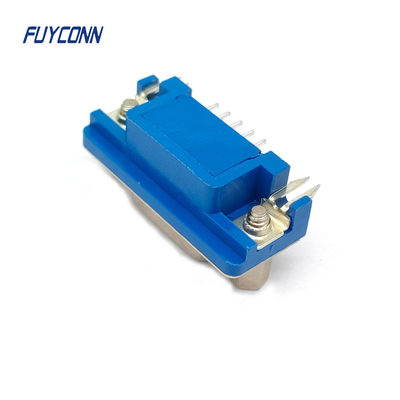

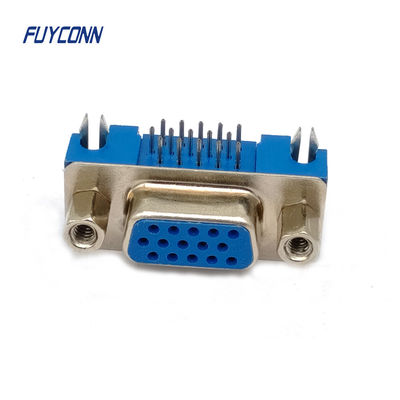

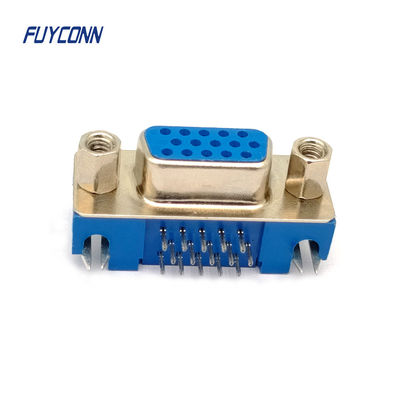

15 পিন হাই ডেনসিটি ডি-সাব সংযোগকারী ডান কোণ পিসিবি মহিলা এইচডি ডিবি সংযোগকারী

3 সারি 15 পিন এইচডি উচ্চ ঘনত্ব ডি-সাব সংযোগকারী, (3.08 মিমি) 15 পিন মহিলা সমকোণ PCB D-SUB উচ্চ ঘনত্ব সংযোগকারী। ডি-টাইপ সংযোগকারীগুলি সাধারণত দুটি এবং কখনও কখনও সংযোগের আরও সমান্তরাল সারি নিয়ে গঠিত। সংযোগকারীগুলির একটি ডি-ফরম্যাট ধাতব শেল রয়েছে যা যান্ত্রিক শক্তি এবং সীমিত স্ক্রীনিং প্রদান করে - প্লাগ এবং সকেটের ধাতব শেলগুলি স্ক্রীনিং প্রদানের জন্য যোগাযোগ করে।

প্যানেল মাউন্টিং সংযোগকারীগুলি সাধারণত বাদাম ব্যবহার করে প্যানেলে সুরক্ষিত করা হয় যাতে একটি অতিরিক্ত থ্রেড থাকে, যাতে সঙ্গম সংযোগকারীকে কাজ করা ঢিলা হওয়া প্রতিরোধ করার জন্য সুরক্ষিত করা যায়। ফ্রি কানেক্টরে ব্যাকশেল থাকতে পারে যা স্ক্রীনিং প্রদান করে এবং ক্যাবল স্ক্রিনের সাথে কানেক্ট করা যেতে পারে অথবা প্লাস্টিক হলে সুরক্ষা প্রদান করে। তারের উপর স্ট্রেন ত্রাণ এছাড়াও প্রদান করা হয়.

পিনের দুটি সারি (যেমন, 9, 15, 25 এবং 37 উপায়) সহ সাধারণ সংযোগকারী প্রকারের পিনগুলি প্রায় 0.108 ইঞ্চি (2.74 মিমি) ব্যবধানে 0.112 ইঞ্চি (2.84 মিমি) ব্যবধানযুক্ত সারিগুলির সাথে। পিনের আরও সারি ব্যবহার করে উচ্চ পিনের সংখ্যা এবং উচ্চ পিনের ঘনত্ব অর্জন করা যেতে পারে।

ডেটা শীট
